출입구별 제품 분류, 신속하고 정확한 배송
절단 보유 설비는 총 16대입니다.

동원특강(주)는 제품을 출입구별로 관리 및 분류합니다.
신속하고 정확한 배송을 통해 고객 만족을 달성하기 위해 제품 종류에 따라 각기 다른 출입구에서 처리합니다.

PCSAW-430X 유압 절단 시스템

  1. 오른쪽 상단 프레임에는 두 개의 밴드 휠을 고정하는 장치가 있습니다.
  2. 3D 칩 제거 시스템
  3. 대형 칩 컨베이어
  4. 백게이지 플레이트 스토퍼 블록
  5. 윈도우 기반 CNC 제어
PCSAW-430X 사양
절단 용량 칼날 크기
(가로*세로*길이)		 날개 속도
(m/min)		 스트로크
(mm)		 테이블 높이 최대 하중(kg) 기계 크기
(가로*세로*높이)		 기계 중량(kg)
바 정사각형
(가로*세로)
Ø30~Ø430 30*30~430*430 54*1.6*6100 15~120 500 700 3000 2850*2113*2023(2285) 4700

PCSAW530AX 스크류, 서보 및 볼 스크류 절삭 시스템

  1. AXCELA 블레이드 성능 향상 및 기본 기능 탑재
  2. 블레이드 제어: 윈도우 CNC, 볼 스크류가 장착된 서보 모터
  3. 절단하기 어려운 재료에는 Axcela 날을 사용하십시오.
  4. 절단 작업 후 칼날을 올릴 때 발생할 수 있는 손상을 방지하기 위한 칼날 톱니 보호 장치
PCSAW530AX 사양
절단 용량 칼날 크기(가로*세로*길이) 날개 속도(m/min) 스트로크(mm) 테이블 높이 최대 하중(kg) 기계 크기(가로*세로*높이) 기계 중량(kg)
바 정사각형(가로*세로)
Ø30~Ø530 30*30~530*530 67*1.5*7000 15~120 500 800 4600 3240*2113*2460(2600) 5500

PKS-75NC

  1. 고강도 강철 본체는 높은 효율성과 생산성을 위해 설계되었습니다.
  2. 서보 모터와 볼 스크류 기반의 톱날 이송 시스템
  3. 초강력 유성기어를 장착하여 톱날의 수명을 연장했습니다.
  4. 서보 모터 및 볼 스크류를 기준으로 한 크기 측정
  5. 저소음 및 급속 냉각 절단 시스템
  6. 원활한 자재 이송을 위한 자재 부양 장치
PKS-75NC 사양
절삭 직경(mm) 절삭 범위(mm) 스핀들 모터(kW) 날 크기(mm) 이동 스트로크(mm) 팁 절삭 길이(mm) 최소 잔여 길이(mm) 총 전기 용량(kW) 기계 중량(kgf) 기계 외관(mm)
Ø10~Ø80
/■55		 10~6000 75X(6P) Ø285*Ø32*t2.0 0~600 10~40 Min (55+Cutting Length) 13 2000 L1841*W1869*H1532

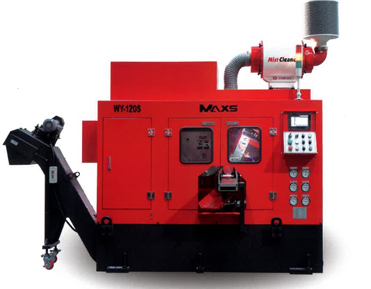

절단기 WY-120S

절단기 WY-120S 사양
스트로크 (mm) 재단 길이 (mm) 최소 잔여량 (mm) 필요 전력량 (kW) 기계 중량(Ton) 크기(가로×세로×높이) (mm)
0~700 10~99 Min 25 16 3 2910×8040×2570
0~27.6 (inch) 0.39~3.90 (inch) 0.98 (inch) 6,614 (lbs) 114.57×316.54×101.18 (inch)
0~700 10~99 Min 30 16 3.5 2910×8040×2570
0~27.6 (inch) 0.39~3.90 (inch) 1.18 (inch) 7,716 (lbs) 114.57×316.54×101.18 (inch)
0~800 10~99 Min 35 28 5.5 3190×8755×2550
0~31.50 (inch) 0.39~3.90 (inch) 1.38 (inch) 12,125 (lbs) 125.59×344.69×100.39 (inch)
0~800 10~99 Min 35 28 6 3190×8755×2550
0~31.50 (inch) 0.39~3.90 (inch) 1.38 (inch) 13,228 (lbs) 125.59×344.69×100.39 (inch)

합금성분분석기 XL2-800

  1. 인체공학적인 구조와 고강도 밀봉 하우징
  2. 초령량 분석기
  3. 신속, 정밀한 분석 능력
  4. 60° 기울어진 화면으로 더욱 편리한 컬러터치스크린
  5. 충전사용이 가능한 리튬이온 배터리
  6. 완벽한 PC인터페이스 및 Data처리
  7. RS-232포트 + USB2.0사용
  8. X-ray Tube타입으로 더욱 정확한 Data값 획득 가능
